造紙行業作為傳承千年的基礎性制造行業,其生產過程對溫度的精準控制直接影響紙張的物理性能、生產效率和成品質量。從紙漿的蒸煮漂白,到紙機的成型干燥,再到成品的壓光卷曲,每一個環節的溫度管理都決定著紙張的強度、白度和平滑度 —— 數據顯示,紙機烘缸溫度偏差 1℃會導致紙張水分波動 ±0.5%,冷卻不足會使紙張收縮率增加 1%,直接影響印刷適應性。冷水機作為造紙車間的核心溫控設備,需在高濕度、多纖維的環境中,提供 5-35℃的寬域控溫能力(精度 ±1℃),同時具備耐紙漿腐蝕、防纖維堵塞和連續運行的特性。造紙用冷水機的選型與運行,是平衡傳統造紙工藝穩定性、生產效率與產品品質的核心環節,更是推動傳統造紙行業向綠色化、高品質轉型的重要支撐。
造紙工藝特性對溫度波動極為敏感:
? 紙機網部需控制水溫 25-30±1℃,溫度過高會導致纖維脫水不良(紙張定量偏差≥2g/㎡),影響勻度;
? 烘缸冷凝水需冷卻至 40-50±1℃,溫差過大會導致真空度下降(干燥效率降低 5%),能耗增加;
? 壓光機輥筒需維持溫度 60-80±2℃,溫度不當會導致紙張平滑度偏差(≥5s),印刷時出現網點擴大。
某文化用紙廠因烘缸冷凝水冷卻不足(溫度超 55℃),導致一批次雙膠紙水分超標,印刷時出現套印不準,損失超 300 萬元。
生產環境對設備構成嚴峻挑戰:
? 冷卻系統需耐受紙漿(pH 4.5-7.5)、漂白劑(含氯化合物)和廢紙脫墨劑的侵蝕,金屬部件需采用 316L 不銹鋼(年腐蝕速率≤0.03mm);
? 與冷卻介質接觸的管路需安裝防纖維過濾器(精度 100μm),防止紙漿纖維、填料顆粒沉積堵塞流道;
? 密封件需選用耐化學腐蝕的氟橡膠(FKM),避免被化學品溶脹(溶脹率≤3%)導致泄漏,使用壽命≥10000 小時。
某包裝紙廠因冷卻器被紙漿纖維堵塞,導致紙機壓榨部溫度失控,一批次瓦楞原紙強度下降,降級損失超 200 萬元。
規模化生產要求設備極致穩定:
? 冷水機組需支持 365 天連續運行(MTBF≥15000 小時),平均維修時間≤1 小時,避免紙機停機(損失≥5 萬元 / 小時);
? 需支持負荷動態調節(30%-100%),適應不同紙種(文化紙 / 包裝紙 / 特種紙)的冷卻需求差異;
? 運行能效比(COP)需≥3.0,通過變頻調節和余熱回收,單位紙張冷卻能耗≤40kWh / 噸。

1. 紙漿蒸煮冷卻系統
某制漿廠采用該方案后,紙漿裂斷長提升 8%,蒸煮能耗下降 15%。
? 核心挑戰:化學制漿蒸煮鍋(溫度 150-170℃)放鍋后需快速冷卻至 80℃以下,冷卻過慢會導致纖維降解(裂斷長下降 10%)。
? 定制方案:

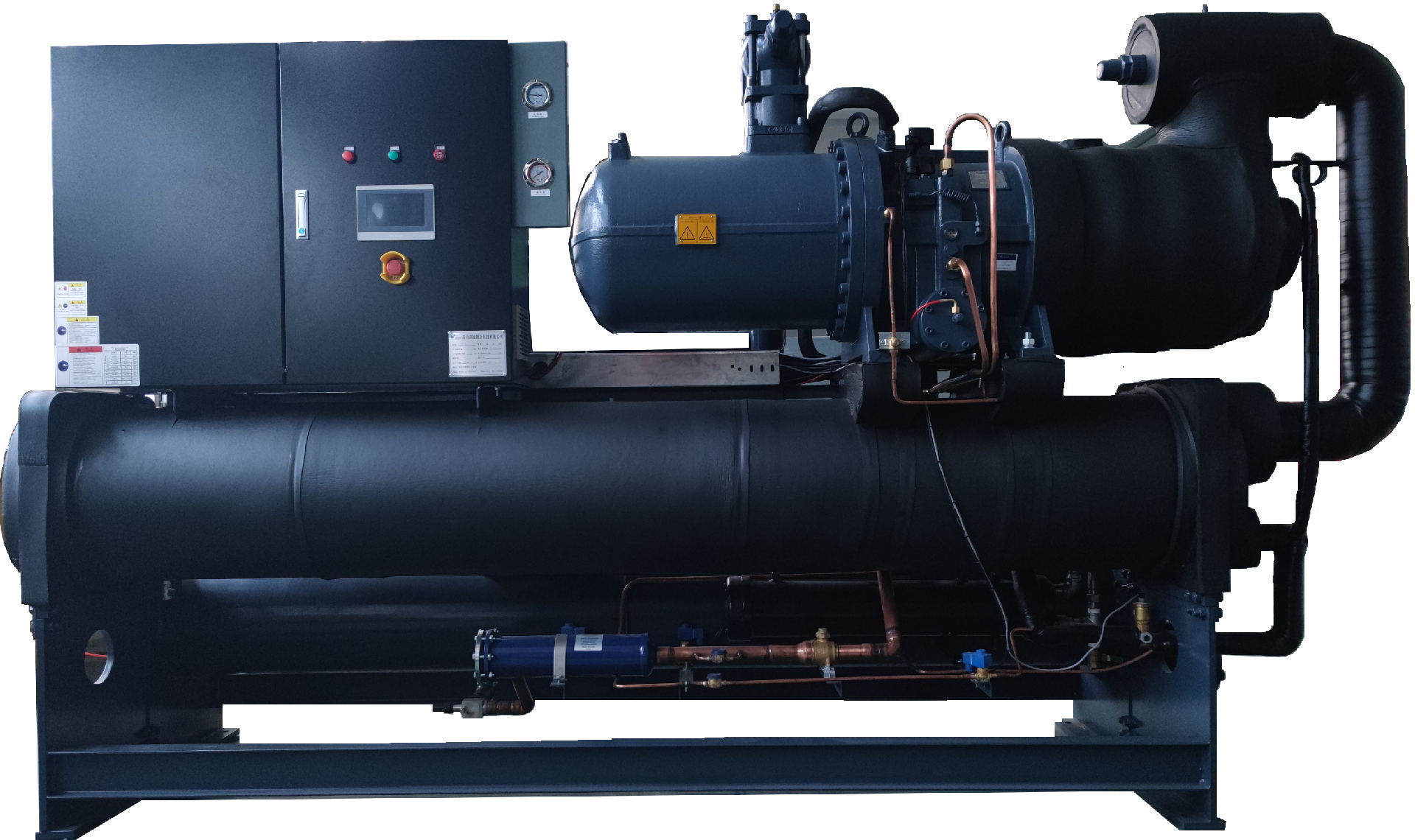

? 采用螺桿式冷水機(制冷量 500-2000kW),為蒸煮放鍋換熱器供水,水溫控制在 20±1℃,降溫速率≥5℃/min;
? 冷卻系統采用 “閃蒸 + 水冷” 復合設計,先通過閃蒸降壓降溫,再用冷水機深度冷卻,節能 25%;
? 與蒸煮周期聯動(4-6 小時 / 鍋),提前 10 分鐘預冷設備,確保放鍋時冷卻系統滿負荷運行。
1. 漂白工序冷卻系統
? 核心挑戰:紙漿漂白段(含二氧化氯 / 雙氧水)需控制溫度 40-60±1℃,高溫會導致漂白劑分解過快(利用率下降 20%)。
? 定制方案:
? 采用防腐型冷水機(316L 不銹鋼換熱器),制冷量 300-1200kW,為漂白塔夾套供水,控溫精度 ±0.5℃;
? 冷卻水路采用分區設計,不同漂白段(D/C/E 段)獨立控溫,溫差≤1℃,確保白度均勻(偏差≤1% ISO);
? 與漂白劑濃度監測聯動,濃度下降時降低溫度(每降低 0.5% 降 1℃),平衡漂白效果與纖維保護。
1. 紙機網部冷卻系統
? 需求:紙機網部(車速 500-1200m/min)的成形輥和真空箱需冷卻,溫度過高會導致網布老化(壽命縮短 30%)和脫水不良。
? 方案:
? 采用高效冷水機(制冷量 800-3000kW),為網部噴淋和輥筒冷卻供水,水溫控制在 25±1℃,流量穩定性 ±1%;
? 冷卻系統配備高壓水泵(壓力 1.0MPa),確保高速運行下噴淋均勻,網部橫向溫差≤2℃;
? 與紙機車速聯動,車速每提升 100m/min 增加 10% 冷卻水量,維持最佳脫水效率(干度≥20%)。
1. 壓榨部冷卻系統
? 需求:紙機壓榨輥(線壓 200-600kN/m)需冷卻,溫度需控制在 50-60±1℃,高溫會導致紙張粘輥(斷紙率上升 15%)。
? 方案:
? 采用水冷式冷水機(制冷量 500-2000kW),為壓榨輥內部流道供水,水溫控制精度 ±0.5℃;
? 輥筒水路采用螺旋式設計,確保表面溫度均勻性≤±1℃,左右溫差≤0.5℃;
? 與壓榨壓力聯動,高壓區(≥400kN/m)增加 20% 冷卻流量,抵消摩擦生熱增量,減少斷頭。
1. 烘缸冷凝水冷卻系統
某文化紙廠采用該方案后,烘缸真空度提升 0.03MPa,干燥能耗下降 12%。
? 核心挑戰:紙機烘缸(溫度 100-130℃)排出的冷凝水需冷卻至 40-50℃,高溫會導致真空泵效率下降(真空度降低 0.02MPa)。
? 定制方案:
? 采用板式換熱器冷水機(制冷量 1000-5000kW),為冷凝水閃蒸罐供水,水溫控制在 30±1℃,換熱效率≥90%;
? 冷卻系統與烘缸蒸汽壓力聯動,壓力升高時(蒸汽用量增加)自動提升冷卻強度,維持冷凝水溫度穩定;
? 配備余熱回收裝置,利用冷凝水余熱加熱廠區供暖和生活熱水,年節約蒸汽消耗 20%。
1. 壓光機冷卻系統
? 需求:超級壓光機輥筒(溫度 60-100℃)需冷卻,溫度波動會導致紙張平滑度不均(偏差≥3s)和尺寸不穩定。
? 方案:
? 采用精密冷水機(制冷量 300-1500kW),為壓光輥油冷系統供水,水溫控制精度 ±0.5℃;
? 冷卻系統采用 “油 - 水” 間接換熱設計,油溫波動≤±1℃,確保輥面溫度均勻;
? 與紙張平滑度監測聯動,根據檢測數據微調各段冷卻量,橫向平滑度偏差控制在≤1s。
1. 材質選擇與防護
? 制漿區:與漂白劑接觸的部件采用鈦合金(TA2),耐氯腐蝕性能優異,年腐蝕速率≤0.01mm;
? 抄紙區:與白水接觸的管路采用 316L 不銹鋼,內壁電解拋光(Ra≤0.8μm),減少纖維附著;
? 密封材料:選用全氟醚橡膠(FFKM),耐化學腐蝕范圍 pH 1-14,在漂白環境下使用壽命延長 3 倍。
1. 系統清潔與過濾
? 多級過濾:主回路安裝自清潔過濾器(精度 100μm)+ 自動反沖洗過濾器,紙機前加裝纖維攔截器;
? 定期沖洗:每班清理過濾器截留的纖維雜質,每周用高壓水反向沖洗換熱器(壓力 15-20MPa);
? 化學清洗:每月用檸檬酸溶液(2% 濃度)循環清洗(去除鈣鎂垢),每季度用稀硝酸清洗(針對金屬氧化物)。
某造紙企業通過精細化管理,冷卻系統堵塞故障率從每月 2 次降至每季度 1 次,維護成本降低 65%。
1. 負荷動態調節
? 變頻控制:根據紙機車速、產量自動調整壓縮機轉速(30-60Hz),部分負荷時節能 30%-40%;
? 余熱回收:利用烘缸冷凝水和廢氣余熱(100-130℃)加熱制漿用水和車間供暖,年節約標煤 5000 噸;
? 某紙業集團應用后,冷水機年耗電量下降 300 萬度,折合減少碳排放 1950 噸。
1. 工藝聯動策略
? 智能群控:多臺冷水機并聯運行時,按總冷量需求智能啟停(如 8 臺機組實現 12%-100% 負荷調節);
? 生產計劃聯動:通過 MES 系統獲取紙種切換計劃,提前 2 小時調整冷卻參數,適應工藝變化;
? 數據監控:實時采集各環節溫度、水分、能耗數據,生成單位紙張能耗報告,優化冷卻參數。
1. 預防性維護計劃
? 日常檢查:每日記錄進出水溫度、壓力、流量(偏差≤5%),檢查過濾器壓差和設備振動;
? 定期保養:每運行 2000 小時更換過濾器濾芯,每 4000 小時更換冷凍油和干燥過濾器;
? 季節維護:夏季前清洗冷凝器(提高散熱效率 20%),冬季前檢查防凍液濃度(冰點≤-20℃)。
1. 應急處理預案
? 冷卻中斷:立即啟動備用冷水機(切換時間≤10 秒),紙機降低車速至 50%,啟動網部應急噴淋;
? 管路堵塞:啟用備用過濾回路,采用壓縮空氣反吹堵塞管路,嚴重時切換備用水路;
? 停電故障:啟用柴油發電機(確保 5 分鐘內供電),優先保障烘缸冷凝水和網部冷卻系統運行。
某大型造紙企業(年產文化紙 50 萬噸、包裝紙 80 萬噸)需建設綜合冷卻系統,服務于 5 條制漿線、8 臺紙機及輔助設備,要求系統總制冷量 20000kW,控溫精度 ±1℃,符合造紙行業能效標準。
1. 冷卻架構
? 制漿區:10 臺 1500kW 螺桿冷水機(8 用 2 備),為蒸煮漂白系統冷卻,控溫精度 ±1℃;
? 抄紙區:12 臺 2000kW 高效冷水機,服務紙機網部和壓榨部,總換熱量 15000kW;
? 干燥后加工區:8 臺 1000kW 精密冷水機,為烘缸冷凝水和壓光機冷卻,總循環水量 10000m3/h。
1. 安全與節能設計
? 全系統采用防腐蝕防堵塞設計(鈦合金 / 316L 不銹鋼 + 多級過濾),適應造紙多濕多纖維環境;
? 安裝智能能源管理平臺,實現余熱回收(年回收熱量 12 萬 GJ)、變頻調節和遠程監控,綜合節能率≥35%;
? 關鍵設備采用 2N 冗余設計,配備應急電源和泄漏檢測系統,確保生產連續和環保安全。
? 產品品質:紙張水分偏差控制在 ±0.3%,平滑度均勻性提升至 95%,印刷適應性評分提高 20%;
? 生產效率:紙機有效作業率從 85% 提升至 97%,斷紙率下降 60%,噸紙能耗下降 15%;
? 成本效益:單位紙張冷卻能耗降至 32kWh / 噸,年節約電費 1200 萬元,投資回收期 3 年。
造紙行業的冷水機應用,是 “傳統造紙工藝” 與 “現代溫控技術” 的深度融合,它不僅能保障紙張的強度、白度和尺寸穩定性,更能通過精準控溫和余熱回收實現節能降碳。隨著造紙行業向綠色化、功能化發展(如生物質纖維紙、特種功能紙),冷水機將向 “更高精度控溫(±0.5℃)、全流程防污染、零排放冷卻” 方向發展。選擇專業的造紙冷水機,是實現造紙行業高效、低碳、高品質生產的關鍵支撐。
