光伏行業的生產過程對溫度控制的精度、環境的潔凈度和系統的穩定性有著嚴苛要求，從單晶硅的拉晶控溫，到電池片的擴散氧化，再到組件層壓的溫度調節，每一個環節的溫度管理都直接影響光伏產品的轉換效率、可靠性和使用壽命。冷水機作為關鍵溫控設備，需在高潔凈、多粉塵的生產環境中，提供 - 10℃至 50℃的寬域控溫能力（精度 ±0.5℃），同時具備抗腐蝕、低振動和連續運行的特性。光伏用冷水機的選型與運行，是平衡生產效率、產品性能與能耗成本的核心環節，更是推動光伏產業向高效化、大型化發展的重要支撐。
光伏制造的敏感性對溫度波動極為敏感：
? 單晶硅拉晶爐需維持 1450±0.5℃，溫度波動超過 ±1℃會導致晶體缺陷密度增加（≥50 個 /cm2），少子壽命下降 10%；
? 電池片擴散爐需控制恒溫區 850±1℃，溫差過大會導致方塊電阻偏差（≥5Ω/□），轉換效率降低 0.5%-1%；
? 組件層壓機需控制溫度 150±1℃，溫度不均勻會導致 EVA 膠膜交聯度不足（偏差≥5%），組件耐候性下降。
某光伏企業因擴散爐溫控不均（溫差 3℃），導致一批次電池片轉換效率偏差 1.2%，直接損失超 800 萬元。
高潔凈環境對設備提出特殊要求：
? 與冷卻介質接觸的部件需采用 316L 不銹鋼（電解拋光，Ra≤0.8μm），避免金屬離子污染硅片（金屬雜質≤1×101? atoms/cm3）；
? 冷卻系統需達到高純水標準（電阻率≥15MΩ?cm，顆粒數≤10 個 /mL@0.5μm），防止劃傷硅片表面；
? 設備運行時的振動需≤0.1g，避免影響晶體生長的穩定性（位錯密度增加≥20%）。
某硅片廠因冷卻水中顆粒超標（≥50 個 /mL），導致硅片表面劃傷率從 0.5% 增至 3%，產品降級損失超 500 萬元。
規模化生產要求設備極致穩定：
? 冷水機組需支持 365 天連續運行（MTBF≥20000 小時），平均維修時間≤1 小時，避免生產線停機（損失≥10 萬元 / 小時）；
? 關鍵系統（如拉晶爐、PECVD 設備）需采用 N+1 冗余設計，單機組故障時切換時間≤10 秒，確保生產不中斷；
? 能在極端環境溫度（-5℃至 45℃）下正常運行，低溫啟動時間≤5 分鐘，高溫工況制冷量衰減≤5%。
1. 單晶硅拉晶爐冷卻系統
某單晶硅廠采用該方案后，晶體直徑偏差控制在≤0.2mm，少子壽命提升至 200μs 以上。
? 核心挑戰：單晶硅拉晶爐（8-12 英寸）的熱場和坩堝需冷卻，爐壁溫度需控制在≤80℃，高溫會導致熱場變形（晶體直徑偏差≥0.5mm）。
? 定制方案：

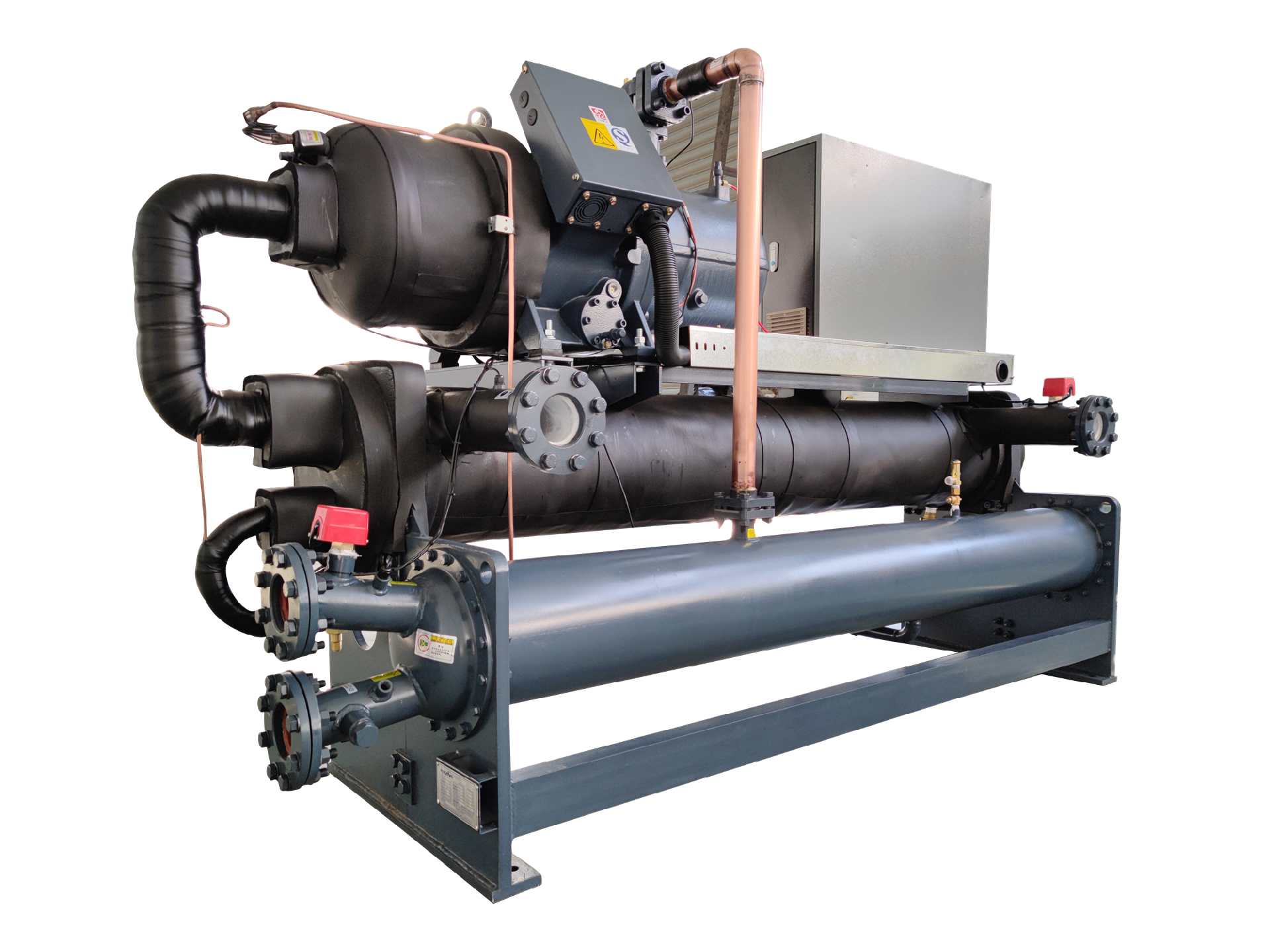

? 采用高壓螺桿冷水機（316L 不銹鋼換熱器），制冷量 300-1000kW，為爐體水套供水，控溫精度 ±0.5℃；
? 冷卻水路采用雙回路設計（主冷卻 / 應急冷卻），流量穩定性 ±1%，確保拉晶過程不中斷；
? 與拉晶控制系統聯動，根據晶體生長階段（引晶 / 放肩 / 等徑 / 收尾）自動調整冷卻強度，匹配熱場變化。
1. 硅片切片機冷卻系統
? 核心挑戰：金剛線切片機（線速度 30-50m/s）的主軸和切割液需冷卻，切割液溫度需控制在 20±0.5℃，高溫會導致硅片翹曲（TTV≥5μm）。
? 定制方案：
? 采用精密渦旋冷水機（制冷量 50-200kW），為切割液冷卻器供水，水溫控制精度 ±0.3℃；
? 冷卻系統配備恒溫水箱和精密過濾裝置（0.2μm），確保切割液溫度均勻、無顆粒污染；
? 與切片機聯動，根據硅片厚度（120-150μm）自動調整冷卻流量，降低切割應力。
1. 擴散爐冷卻系統
? 需求：電池片擴散爐（溫度 800-900℃）的石英管和爐門需冷卻，爐口溫度需控制在≤60℃，高溫會導致密封圈老化（壽命縮短 50%）。
? 方案：
? 采用水冷式冷水機（制冷量 100-500kW），為爐體冷卻套供水，水溫控制在 25±1℃，流量穩定性 ±2%；
? 冷卻水路采用分段式設計，爐口區域強化冷卻（流量增加 30%），避免熱量外溢；
? 與擴散爐控制系統聯動，升溫階段減少冷卻水量（節能 20%），恒溫階段強化控溫精度。
1. PECVD 鍍膜機冷卻系統
? 需求：PECVD 設備（溫度 300-500℃）的反應腔和電極需冷卻，腔壁溫度需控制在≤80℃，高溫會導致膜層均勻性偏差（≥2%）。
? 方案：
? 采用防腐型螺桿冷水機（316L 不銹鋼 + 氟橡膠密封），制冷量 200-800kW，為反應腔夾套供水；
? 冷卻系統采用去離子水（15MΩ?cm），通過板式換熱器間接換熱，避免等離子體污染；
? 系統配備壓力補償裝置，維持穩定流量（偏差≤1%），確保膜層沉積速率均勻。
1. 組件層壓機冷卻系統
某組件廠采用該方案后，組件 EL 缺陷率從 2% 降至 0.5%，通過 TüV 長壽命認證。
? 核心挑戰：層壓機（溫度 130-170℃）的熱板需控制降溫速率（5-10℃/min），速率偏差會導致 EVA 交聯度不均（偏差≥8%），組件脫層風險增加。
? 定制方案：
? 采用冷熱一體機（制冷量 300-1000kW），復疊制冷 + 電加熱實現寬溫域控制，控溫精度 ±1℃；
? 冷卻系統采用 “急冷 + 慢冷” 兩段設計，先快速降溫至 80℃，再緩慢降至室溫，減少組件內應力；
? 與層壓機聯動，根據組件尺寸（182/210mm）自動調整冷卻曲線，確保交聯度≥85%。
1. 光伏測試設備冷卻系統
? 需求：太陽模擬器（輻照度 1000W/m2）和 EL 測試儀需冷卻，光源溫度需控制在≤60℃，高溫會導致光譜漂移（偏差≥2%）。
? 方案：
? 采用靜音型精密冷水機（制冷量 50-200kW），噪音≤60dB（A），為光源冷卻套供水，控溫精度 ±0.5℃；
? 冷卻水路采用低導熱率管路，減少冷量損失，流量傳感器精度 ±0.5%，確保冷卻均勻；
? 與測試設備聯鎖，點燈前先通冷卻水，測試結束后延時 30 分鐘關閉，避免余熱損壞光學元件。
1. 水質監控與控制
? 在線監測：實時監測電阻率（≥15MΩ?cm）、TOC（≤50ppb）和顆粒數（≤10 個 /mL@0.5μm），超標立即報警；
? 循環控制：采用全密閉氮氣保護循環（氧含量≤1ppm），避免微生物滋生和管路氧化腐蝕；
? 過濾系統：采用三級過濾（5μm→1μm→0.2μm），終端過濾器每 72 小時更換，使用前進行完整性測試。
1. 系統清潔與鈍化
? 化學清洗：每季度用超純水 + 氫氟酸（0.1%）循環清洗管路（去除金屬離子），再用超純水沖洗至電阻率恢復；
? 鈍化處理：新系統啟用前進行硝酸鈍化（20% 濃度，60℃循環 2 小時），形成氧化保護膜（Cr?O?）；
? 死角控制：管路設計避免盲管（長度≤2D）和滯流區，焊接采用對接焊（內壁齊平），減少顆粒滯留。
某光伏企業通過高純水管理，硅片金屬雜質含量控制在≤5×101? atoms/cm3，電池片轉換效率提升 0.3%。
1. 負荷動態調節
? 變頻控制：根據設備開機臺數、生產負荷自動調整壓縮機轉速（30-60Hz），部分負荷時節能 30%-40%；
? 余熱回收：利用擴散爐、PECVD 設備的高溫回水（60-80℃）加熱廠區供暖或工藝用水，年節約蒸汽消耗 5000 噸；
? 某光伏廠應用后，冷水機年耗電量下降 150 萬度，折合減少碳排放 1000 噸。
1. 智能協同策略
? 群組控制：多臺冷水機并聯運行時，按總冷量需求智能啟停（如 6 臺機組實現 15%-100% 負荷調節）；
? 工藝聯動：通過工業互聯網平臺與 MES 系統對接，根據生產計劃提前預冷設備，縮短開機準備時間；
? 數據監控：實時采集溫度、流量、能耗數據，生成能效分析報告，優化冷卻參數（溫差每降低 1℃節能 2%）。
1. 預防性維護計劃
? 日常檢查：每日記錄進出水溫度、壓力、流量（偏差≤3%），檢查設備有無泄漏和異常振動；
? 定期保養：每運行 2000 小時更換過濾器濾芯，每 4000 小時更換冷凍油和干燥過濾器，清潔換熱器；
? 年度檢修：進行壓縮機性能測試、壓力試驗（1.5 倍工作壓力）和電氣絕緣測試（≥1MΩ）。
1. 應急處理預案
? 冷卻中斷：立即啟動備用冷水機（切換時間≤10 秒），拉晶爐啟動保溫程序，避免晶體斷裂；
? 水質污染：隔離受影響設備，排放污染水體并沖洗系統 3 次，重新注入高純水并檢測合格后方可運行；
? 停電故障：啟用 UPS 電源（維持 30 分鐘數據上傳）和柴油發電機，優先保障拉晶爐和擴散爐冷卻。
某大型光伏制造基地（年產單晶硅片 20GW、電池片 15GW、組件 10GW）需建設綜合冷卻系統，服務于 50 臺拉晶爐、100 臺擴散爐、50 臺層壓機及測試設備，要求系統總制冷量 20000kW，控溫精度 ±0.5℃，符合 IEC 61215 光伏標準。
1. 冷卻架構：
? 晶體區：15 臺 1000kW 高壓螺桿冷水機（12 用 3 備），為拉晶爐和切片機冷卻，控溫精度 ±0.5℃；
? 電池區：20 臺 800kW 精密冷水機，服務擴散爐和 PECVD 設備，總循環水量 12000m3/h；
? 組件區：10 臺 600kW 冷熱一體機，為層壓機和測試設備冷卻，溫度范圍 - 10℃至 50℃。
1. 安全與節能設計：
? 全系統采用高純水冷卻（15MΩ?cm），管路為 316L 不銹鋼電解拋光，滿足光伏潔凈要求；
? 安裝智能能源管理平臺，實現余熱回收、變頻調節和遠程監控，綜合節能率≥30%；
? 關鍵設備采用 2N 冗余設計，配備應急電源和水質監測系統，確保生產連續和產品質量。
? 產品性能：單晶硅少子壽命≥200μs，電池片轉換效率提升至 26.5%，組件功率偏差≤2%；
? 生產效率：設備有效作業率從 88% 提升至 98%，拉晶斷線率從 1% 降至 0.2%；
? 成本效益：單位產品冷卻能耗降至 40kWh/W，年節約電費 1500 萬元，投資回收期 3 年。
光伏行業的冷水機應用，是 “高精度溫控”“高潔凈保障” 與 “高效節能” 的高度統一，它不僅能保障光伏產品的轉換效率和可靠性，更能通過智能管理降低生產成本。隨著光伏技術向 N 型、TOPCon、HJT 等高效電池發展，冷水機將向 “更高精度控溫（±0.1℃）、全流程余熱回收、零排放冷卻” 方向發展。選擇專業的光伏冷水機，是實現高效光伏產品量產的關鍵支撐。
