電動汽車電池生產過程對溫度控制的精準性、穩定性和一致性有著極致嚴苛的要求,從電極涂布的烘干冷卻,到電芯封裝的恒溫成型,再到電池 PACK 的測試溫控,每一個環節的溫度管理都直接影響電池的能量密度、循環壽命和安全性能。冷水機作為關鍵溫控設備,需在高潔凈、低粉塵的生產環境中,提供 ±0.5℃的高精度控溫能力,同時具備防腐蝕、低振動和智能協同的特性。電池生產用冷水機的選型與運行,是平衡產品品質、生產效率與制造成本的核心環節,更是推動電動汽車電池產業向高安全性、長壽命發展的重要支撐。
電池性能的敏感性對溫度波動極為敏感:
? 電極涂布烘干后的冷卻需將基材從 150℃降至 40±1℃,降溫速率不足(<5℃/s)會導致涂層開裂(不良率增加 10%);
? 電芯輥壓工序的輥筒需維持 25±0.5℃,溫度波動超過 ±1℃會導致極片厚度偏差(≥2μm),影響電池一致性;
? 電池化成測試的環境艙需穩定在 25±1℃,溫差過大會導致充放電效率偏差(≥3%),誤判電池性能等級。
某動力電池廠因冷水機溫控波動(±1.5℃),導致一批次電芯循環壽命從 1200 次降至 900 次,直接損失超 800 萬元。
電池材料的特殊性要求冷卻系統具備高潔凈特性:
? 與冷卻介質接觸的部件需采用 316L 不銹鋼(電解拋光,表面粗糙度 Ra≤0.8μm),避免金屬離子溶出污染電極材料;
? 冷卻介質需達到去離子水標準(電阻率≥15MΩ?cm),顆粒物含量≤10 個 /mL(粒徑≥0.5μm),防止堵塞精密流道;
? 設備運行時的揮發物排放需≤0.1ppm,避免對電極漿料、隔膜等敏感材料產生化學影響。
某電池材料廠因冷卻水中氯離子超標(≥5ppm),導致電極材料腐蝕,電池自放電率上升 20%,產品降級損失超 300 萬元。
大規模量產要求設備具備極致穩定性:
? 冷水機組需支持 365 天連續運行(MTBF≥12000 小時),平均維修時間≤1 小時,避免生產線停線(損失≥5 萬元 / 小時);
? 具備寬負荷調節能力(30%-100%),匹配電池生產的間歇式工序(如涂布、輥壓的批次性運行);
? 關鍵系統采用 N+1 冗余設計,單機組故障時切換時間≤10 秒,確保核心工藝不中斷。

1. 電極涂布冷卻系統
某電極廠采用該方案后,涂層開裂不良率從 8% 降至 1.5%,材料利用率提升 6%。
? 核心挑戰:電極涂布生產線(速度 5-30m/min)的烘干段后冷卻需快速降溫,避免高溫對后續工序的影響,同時保證涂層質量。
? 定制方案:

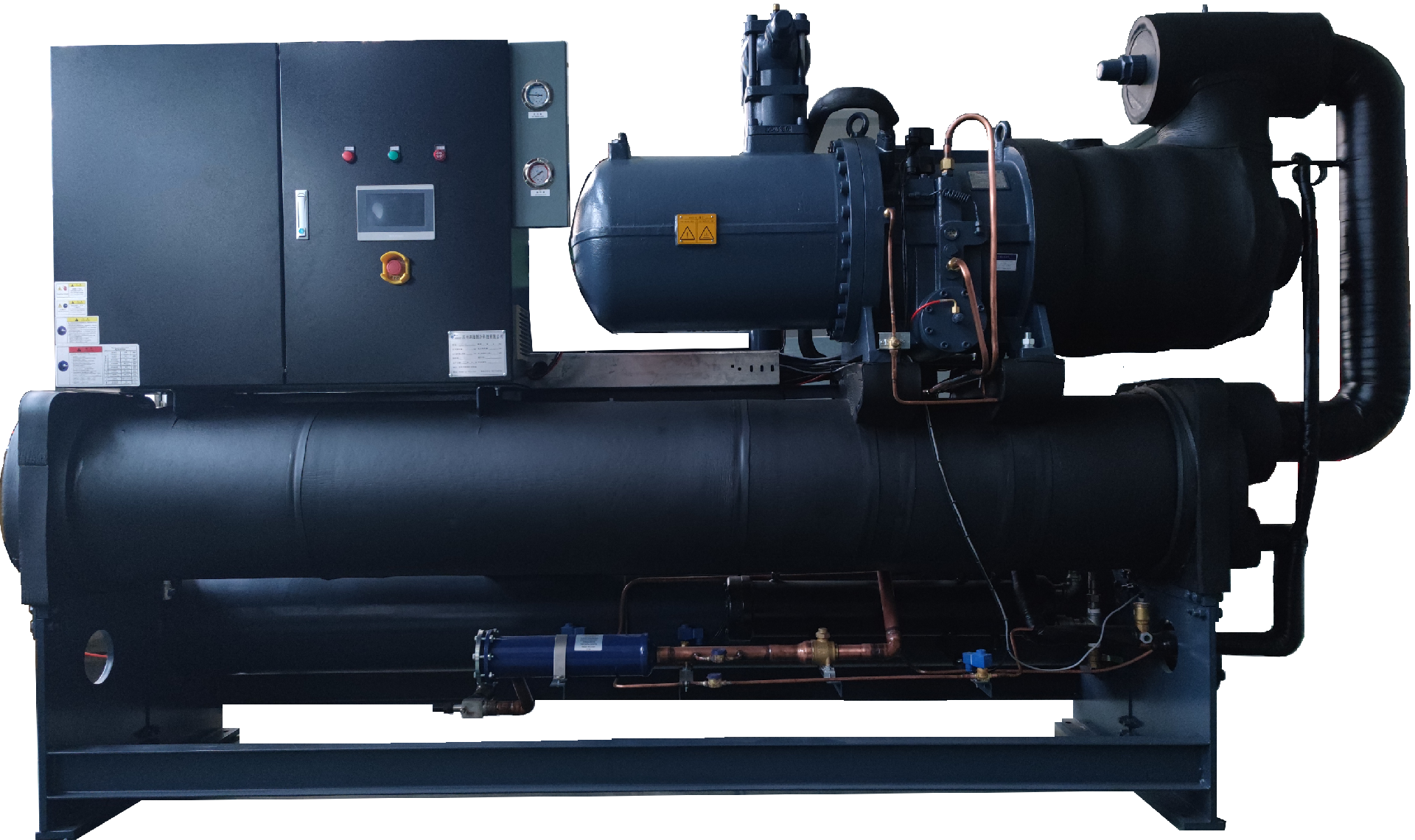

? 采用高效螺桿冷水機(制冷量 100-500kW),為涂布機冷卻輥供水,水溫控制在 15±1℃,冷卻輥表面溫差≤1℃;
? 冷卻系統采用 “風冷 + 水冷” 復合設計,先通過強風預冷至 80℃,再經水冷輥降至 40℃,總冷卻時間≤30 秒;
? 與涂布機聯動,根據涂布速度和涂層厚度自動調整冷卻水量,確保降溫速率穩定(5-8℃/s)。
1. 極片輥壓冷卻系統
? 核心挑戰:極片輥壓(壓力 10-50kN)時輥筒摩擦生熱,溫度升至 50℃,需冷卻至 25±0.5℃,高溫會導致極片粘連和輥筒磨損。
? 定制方案:
? 采用精密渦旋冷水機(制冷量 50-200kW),為輥壓輥內部流道供水,控溫精度 ±0.3℃,水流速≥1.5m/s;
? 輥筒內部采用螺旋形流道設計(增加 40% 換熱面積),確保輥面溫度均勻性(軸向溫差≤0.5℃);
? 系統配備在線粒子計數器(監測≥0.5μm 顆粒),超標時自動切換至備用過濾回路。
1. 電芯封裝冷卻系統
? 需求:電芯激光焊接封裝時,焊接區域需冷卻至 50±2℃,高溫會導致殼體變形(尺寸偏差≥0.1mm)和密封不良。
? 方案:
? 采用水冷式冷水機(制冷量 30-100kW),為焊接工裝冷卻套供水,水溫控制在 20±1℃;
? 冷卻水路采用柔性管路設計,跟隨焊接機器人運動,避免管路疲勞斷裂;
? 與焊接設備聯鎖,焊接開始前 3 秒啟動冷卻,結束后延時 10 秒關閉,確保余熱充分散發。
1. 電池化成冷卻系統
? 需求:電芯化成充放電過程中會產生熱量(0.5-2W / 只),需維持電芯溫度 25±1℃,高溫會導致化成效率下降(≥5%)。
? 方案:
? 采用變頻螺桿冷水機(制冷量 50-300kW),為化成柜水冷板供水,控溫精度 ±0.5℃;
? 化成柜采用分區控溫設計(每區獨立傳感器),根據電芯數量自動調整冷量分配;
? 系統配備能量回收裝置,將放電能量反饋至電網,節能率達 15%-20%。
1. 電池 PACK 組裝冷卻系統
某 PACK 廠采用該方案后,灌膠不良率從 5% 降至 0.5%,電池組振動測試通過率提升至 100%。
? 核心挑戰:電池 PACK 灌膠固化需控制環境溫度(60±2℃),冷卻不足會導致固化不完全(粘接強度下降 30%)。
? 定制方案:
? 采用冷熱一體機(制冷量 50-200kW),配合電加熱實現 - 10℃至 80℃控溫,精度 ±1℃;
? 固化爐內安裝多點溫度傳感器,通過 PID + 模糊控制算法確保爐內溫差≤2℃;
? 與組裝線聯動,根據膠黏劑類型自動執行固化曲線(升溫 - 恒溫 - 降溫三階段)。
1. 電池測試冷卻系統
? 需求:電池高低溫循環測試(-40℃至 85℃)的環境箱需冷卻,溫度控制精度 ±1℃,升降溫速率 0.5-5℃/min 可調。
? 方案:
? 采用復疊式低溫冷水機(制冷量 20-100kW),配合電加熱實現寬溫域控制,滿足 IEC 62133 測試標準;
? 測試艙采用風循環 + 水冷復合冷卻,確保溫度均勻性(溫差≤1℃),避免測試偏差;
? 系統集成數據記錄功能,溫度曲線與充放電數據同步存儲,支持產品追溯。
1. 去離子水系統管理
? 水質標準:冷卻介質采用去離子水(電阻率≥15MΩ?cm),總有機碳(TOC)≤50ppb,金屬離子≤0.1ppb;
? 循環控制:采用全密閉回路(充氮保護),水流速維持 1-1.5m/s,避免微生物滋生和管路結垢;
? 在線監測:實時監測電阻率、溫度、壓力參數,超標時自動報警并切換至備用回路。
1. 過濾與清潔策略
? 多級過濾:主回路安裝自清潔過濾器(精度 50μm)+ 精密過濾器(精度 5μm),關鍵設備前加裝 0.22μm 終端過濾器;
? 定期清潔:每月用高壓去離子水沖洗換熱器(壓力 5-8MPa),每季度進行化學清洗(檸檬酸溶液);
? 死角控制:管路設計避免盲管和死角(長度≤3D),焊接采用自動軌道焊(內壁無焊瘤)。
某動力電池企業通過嚴格的潔凈管理,冷卻系統相關的電池不良率從 3% 降至 0.5%,年節約成本 1200 萬元。
1. 負荷精準匹配
? 變頻控制:根據生產線運行狀態(產量、工序階段)自動調整壓縮機轉速(30-60Hz),部分負荷時節能 30%-40%;
? 余熱回收:利用烘干冷卻段的高溫回水(80-100℃)預熱新風或加熱清洗用水,年節約能源成本 20%;
? 某電池產業園應用后,冷水機年耗電量下降 150 萬度,折合減少碳排放 900 噸。
1. 智能運行策略
? 群組控制:多臺冷水機并聯運行時,根據總冷量需求智能啟停(如 4 臺機組實現 25%-100% 負荷調節);
? 工藝聯動:通過工業互聯網平臺與生產 MES 系統對接,根據生產計劃提前預冷(如換班后快速恢復設定溫度);
? 預測性維護:基于振動、溫度、壓力數據預測設備故障(提前 15-30 天),準確率≥90%,減少非計劃停機。
1. 設備安全防護
? 電氣安全:設備接地電阻≤4Ω,漏電保護動作電流≤30mA,防爆區域設備防護等級≥IP65;
? 化學兼容:與冷卻液接觸的密封件選用氟橡膠(FKM)或全氟醚橡膠(FFKM),耐受電解液腐蝕;
? 壓力保護:設置高低壓保護、流量開關和溫度報警,超限時先降載再停機(避免批次性質量問題)。
1. 應急處理預案
? 冷卻中斷:立即啟動備用冷水機(切換時間≤10 秒),同時通知生產線降速(如涂布速度降低 50%);
? 水質污染:隔離受影響設備,排放污染水體并沖洗系統 3 次,重新啟用需通過水質檢測;
? 停電故障:啟用 UPS 電源(維持 30 分鐘數據上傳)和備用發電機,優先保障電芯測試等關鍵環節冷卻。
某動力電池超級工廠(年產 20GWh)需建設高效冷卻系統,服務于 5 條電極涂布線、10 條電芯裝配線、8 套電池測試設備,要求系統控溫精度 ±0.5℃,年運行時間 8000 小時,滿足 ISO 14644-1 Class 8 潔凈標準。
1. 冷卻架構:
? 涂布區:6 臺 300kW 螺桿冷水機(5 用 1 備),供應 15±1℃冷卻水至涂布冷卻輥,總循環水量 1500m3/h;
? 電芯區:8 臺 200kW 精密冷水機,服務輥壓、封裝設備,控溫精度 ±0.3℃;
? 測試區:5 臺 100kW 復疊式冷水機,為高低溫測試箱供冷,溫度范圍 - 40℃至 85℃。
1. 潔凈與節能設計:
? 全系統管路采用 316L 不銹鋼電解拋光,過濾精度達 0.22μm,冷卻水電阻率≥15MΩ?cm;
? 安裝智能能源管理平臺,實現負荷動態調整和余熱回收,年節能率≥25%;
? 關鍵設備采用振動隔離設計(傳遞率≤5%),避免影響精密加工精度。
? 產品質量:電極厚度偏差≤1μm,電芯循環壽命達 1500 次,電池一致性(容量偏差)≤2%;
? 生產效率:設備有效作業率從 88% 提升至 96%,單 GWh 冷卻能耗降至 80 萬度;
? 成本效益:通過品質提升和節能運行,年新增收益 3000 萬元,投資回收期 3.5 年。
電動汽車電池生產行業的冷水機應用,是 “精密控溫”“潔凈防護” 與 “高效節能” 的高度統一,它不僅能保障電池的性能與安全,更能通過智能管理降低生產成本。隨著動力電池向高能量密度(300Wh/kg 以上)、固態化發展,冷水機將向 “更高精度控溫(±0.1℃)、零污染設計、AI 自適應控制” 方向發展。選擇專業的電池生產冷水機,是企業實現高品質動力電池量產的關鍵舉措。
