紡織行業的生產過程離不開精準的溫度控制,從紡紗的牽伸冷卻,到織布的定型溫控,再到染整的染色均勻性保障,每一個環節的溫度穩定性都直接影響紡織品的手感、色澤和物理性能。冷水機作為關鍵冷卻設備,需在棉絮、化纖粉塵密集(粒徑 5-50μm)、濕度較高(車間濕度 60%-80%)的環境中,提供穩定的冷卻能力(控溫精度 ±1℃),同時具備防堵塞、抗腐蝕和連續運行的特性。紡織用冷水機的選型與運行,是平衡產品質量、生產效率與設備維護成本的核心環節,更是提升紡織品市場競爭力的重要支撐。
紡織品的物理性能和外觀質量對溫度變化極為敏感:
? 化纖紡絲的噴絲板需維持 25±0.5℃,溫度波動超過 1℃會導致絲條粗細不均(偏差≥2%),影響后續織造斷頭率;
? 熱定型機的滾筒需控制在 180±1℃,冷卻階段降溫速率需穩定在 5℃/min,否則會導致面料縮水率超標(≥3%);
? 印染過程的染缸需維持 60-130℃(不同染料需求),溫度均勻性要求≤±1℃,溫差過大會導致染色不均(色花率≥5%)。
某化纖廠因冷水機溫控波動(±1.5℃),導致滌綸絲條粗細偏差達 3%,織布過程斷頭率從 2 次 / 小時升至 8 次 / 小時,日產量下降 15%。
紡織生產的高粉塵環境對設備流通性構成挑戰:
? 棉紡、毛紡車間的纖維粉塵(長度 5-50μm)隨空氣進入冷卻系統,會纏繞在換熱器翅片上(每月厚度增加 1-2mm),導致換熱效率下降 10%-15%;
? 印染車間的染料顆粒(粒徑 1-10μm)和助劑(如表面活性劑)泄漏后會污染冷卻水,形成膠體附著在管道內壁,增加流動阻力;
? 化纖車間的紡絲油劑(含礦物油、乳化劑)會混入冷卻水路,在高溫部位形成油膜(厚度 0.5-1μm),影響傳熱效果。
某印染廠因冷卻管道被染料顆粒堵塞,導致定型機滾筒溫度不均,面料出現色差,返工率從 3% 升至 10%,直接損失 80 萬元。
紡織生產的化學環境和連續性要求設備具備特殊性能:
? 印染車間的冷卻水常接觸酸性染料(pH 4-6)或堿性助劑(pH 8-10),設備需耐受 pH 3-11 的介質環境,年腐蝕速率≤0.1mm;
? 紡織設備多為 24 小時連續運行(年運行時間≥7000 小時),冷水機需具備高可靠性(MTBF≥8000 小時),平均維修時間≤1 小時;
? 需具備負荷調節能力(30%-100%),匹配織造、染整設備的間歇式生產模式(如換批、檢修時自動降載)。

1. 化纖紡絲冷卻
某化纖廠采用該方案后,化纖絲斷裂強度偏差從 6% 降至 2%,染色均勻性提升,一等品率提高 10%。
? 核心挑戰:滌綸、錦綸等化纖紡絲時,熔融聚合物(溫度 250-300℃)從噴絲板擠出后需快速冷卻至 50℃以下,冷卻風速和溫度穩定性直接影響絲條強度(偏差≥5%)。
? 定制方案:
? 采用風冷式冷水機(制冷量 50-200kW),為側吹風裝置提供 18±0.5℃冷風,風速控制在 0.5-1.5m/s(可調節);
? 冷卻風箱采用蜂窩式整流設計,確保絲束冷卻均勻(橫向溫差≤0.5℃);
? 與紡絲機聯動,根據紡絲速度(800-3000m/min)自動調整冷量和風速(速度提高,冷量同步增加)。
1. 紡紗牽伸冷卻
? 核心挑戰:棉紗、毛紗在高速牽伸(速度 1000-2000m/min)時,羅拉摩擦生熱會導致紗線過熱(溫度升至 60℃),需冷卻至 35±2℃,避免纖維脆化。
? 定制方案:
? 采用水冷式冷水機(制冷量 10-50kW),通過羅拉內部通水冷卻,水溫控制在 20±1℃;
? 羅拉表面鍍鉻(硬度≥HRC55),內部流道采用螺旋式設計(水流速≥1m/s),確保軸向溫差≤1℃;
? 系統配備流量傳感器(實時監測冷卻水量),與牽伸機聯動(流量不足時自動降速保護)。
1. 熱定型機冷卻
? 需求:面料熱定型(溫度 150-200℃)后需通過冷卻輥降溫至 50℃以下,冷卻不均會導致面料幅寬偏差(≥2cm)和縮水率超標。
? 方案:

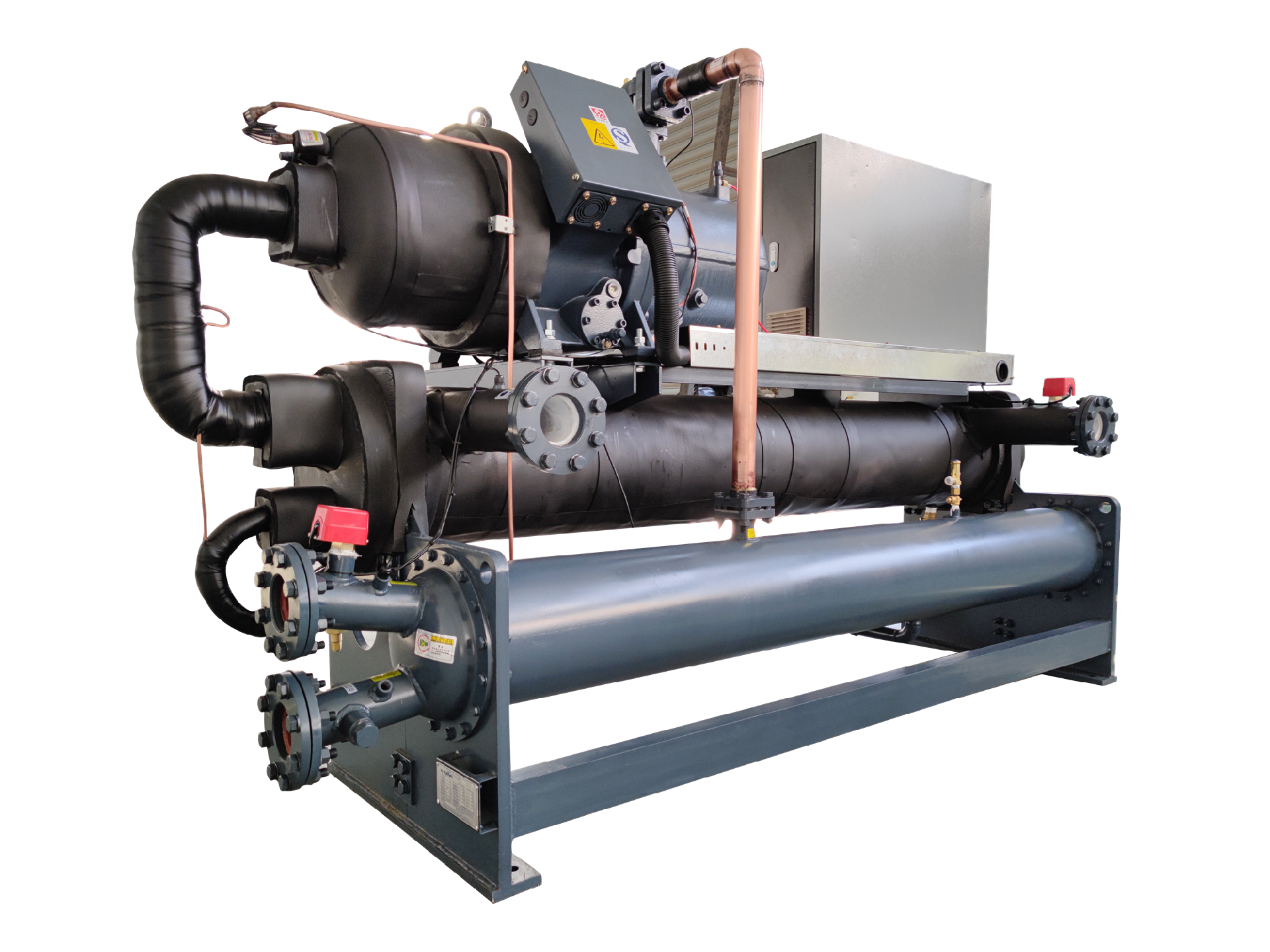

? 采用螺桿冷水機(制冷量 100-500kW),為定型機冷卻輥組提供 15±1℃冷卻水,總流量 100-500m3/h;
? 冷卻輥采用多段獨立供水(每段流量可調),確保輥面溫度均勻(溫差≤1℃);
? 與定型機 PLC 聯動,根據面料品種(棉、化纖、混紡)自動調整冷卻時間(厚面料延長 30%)。
1. 印染染缸冷卻
? 需求:活性染料染色需從 95℃緩慢冷卻至 60℃(速率 2℃/min),溫度波動會導致色花、色漬(不良率≥5%),需精準控制降溫曲線。
? 方案:
? 采用變頻螺桿冷水機(制冷量 50-200kW),配合熱交換器間接冷卻染液,控溫精度 ±0.5℃;
? 冷卻水路與染缸蒸汽加熱系統聯動,通過比例閥調節冷量,實現平滑降溫(無溫度跳變);
? 系統配備 pH 在線監測儀(精度 ±0.1),酸性染料染色時自動添加緩蝕劑(防止設備腐蝕)。
1. 紡粘無紡布冷卻
某無紡布廠采用該方案后,產品縱橫向強度比從 1.5:1 優化至 1.2:1,均勻性顯著提升。
? 核心挑戰:紡粘無紡布(克重 10-200g/㎡)成型時,熔融纖維需冷卻至室溫(冷卻速率 50℃/s),冷卻不足會導致纖維粘連(強度下降 10%)。
? 定制方案:
? 采用開放式冷水機組 + 冷卻塔組合,制冷量 200-1000kW,為冷卻輥和吸風箱提供 20±1℃冷卻水;
? 冷卻輥表面鉆孔(孔徑 0.5mm,間距 5mm),配合負壓吸風(風量 1000-3000m3/h)強化冷卻;
? 與紡粘生產線聯動,根據生產線速度(100-300m/min)自動調整冷卻水量和風量。
1. 涂層整理冷卻
? 需求:面料涂層(如防水、阻燃涂層)后需從 120℃冷卻至 40℃,冷卻速率影響涂層附著力(剝離強度≥3N/25mm)。
? 方案:
? 采用水冷式冷水機(制冷量 30-100kW),通過多組冷卻輥逐步降溫(每輥溫差 20℃),總冷卻時間≥30 秒;
? 涂層面料與冷卻輥之間設置氣隙控制裝置(間距 0.1-0.5mm),確保冷卻均勻;
? 冷卻輥表面采用特氟龍涂層(不粘涂層),避免涂層粘連輥面(每月清潔 1 次)。
1. 多級過濾與凈化系統
? 空氣過濾:冷水機進風口安裝 G4 級初效過濾器 + F7 級中效過濾器,攔截纖維粉塵(效率≥95%),每周檢查清潔度;
? 水路過濾:總進水口安裝自清潔過濾器(精度 100μm),染整車間加裝袋式過濾器(精度 20μm),防止染料顆粒進入;
? 油劑分離:化纖車間冷卻系統配備油水分離器(分離效率≥98%),每周排放分離出的油劑(避免油膜形成)。
1. 定期清潔與維護
? 每日:清理空氣過濾器表面浮塵,檢查水泵入口壓力(穩定在 0.1-0.3MPa);
? 每周:清洗水路過濾器濾芯,檢查冷卻輥表面清潔度(有無染料殘留);
? 每月:用高壓水沖洗冷凝器翅片(壓力 5-8MPa),清除纖維堆積(確保換熱效率)。
某紡織企業通過完善過濾系統,冷卻系統堵塞故障從每月 3 次降至 0.5 次,換熱器清洗周期從 1 個月延長至 4 個月。
1. 材質選擇與防護
? 印染車間:換熱器、管道選用 316L 不銹鋼(耐酸堿腐蝕),密封件為氟橡膠(FKM),避免使用普通橡膠(會被助劑溶脹);
? 化纖車間:與紡絲油劑接觸的部件采用 304 不銹鋼 + 特氟龍涂層,減少油劑附著;
? 定期防腐:每年對碳鋼支架、水箱進行除銹處理(噴砂 + 涂漆),涂刷耐酸堿涂料(厚度≥100μm)。
1. 循環水處理方案
? 印染系統:使用軟水(硬度≤50mg/L),添加緩蝕阻垢劑(如聚馬來酸酐,濃度 50-100ppm),pH 控制在 7.0-8.0;
? 化纖系統:冷卻水添加消泡劑(針對紡絲油劑泡沫)和抗菌劑(如異噻唑啉酮,濃度 50ppm),每周檢測水質;
? 季節性調整:夏季高溫時增加殺菌劑投加量(預防微生物滋生),冬季低溫時添加防凍液(乙二醇濃度 30%)。
某印染廠通過防腐管理,設備腐蝕速率從 0.2mm / 年降至 0.05mm / 年,換熱器壽命延長至 5 年以上。
1. 負荷精準匹配
? 變頻控制:根據生產設備運行臺數(如定型機、染缸開啟數量)自動調整壓縮機轉速(30-50Hz),部分負荷時節能 30%-40%;
? 余熱回收:利用定型機高溫回水(60-80℃)加熱染缸進水(從 20℃升至 50℃),節約蒸汽消耗 20%;
? 某紡織廠應用后,冷水機年耗電量下降 40 萬度,余熱回收年節約標準煤 800 噸。
1. 智能運行策略
? 錯峰用電:在電網谷段(0:00-8:00)儲存冷水(蓄冷罐容量 300-500m3),高峰時段減少機組運行(節省電費 30%);
? 分組控制:將紡紗、織造、染整冷卻系統分組管理,非生產時段關閉對應回路(如夜間關閉染缸冷卻);
? 某紡織產業園實施后,整體冷卻能耗下降 25%,年節約能源成本 120 萬元。
某紡織產業園(含 3 家化纖廠、5 家印染廠、2 家無紡布廠)需建設集中冷卻系統,服務于 10 條化纖紡絲生產線、20 臺熱定型機、15 臺染缸,要求系統總制冷量 5000kW,單位產品冷卻能耗≤0.4kWh/kg,年運行時間 7000 小時。
1. 分區冷卻架構:
? 化纖區:6 臺 500kW 螺桿冷水機(5 用 1 備),供應 18±0.5℃冷卻水至紡絲冷卻,總流量 3000m3/h;
? 印染區:8 臺 300kW 變頻冷水機(6 用 2 備),服務定型機和染缸,水溫控制 15±1℃;
? 無紡布區:4 臺 200kW 開放式冷水機組,配套冷卻塔,滿足紡粘冷卻需求。
1. 安全與節能設計:
? 全系統采用多級過濾(100μm→50μm→20μm),印染區配備油水分離器和 pH 在線監測;
? 安裝能源管理系統,按廠區計量能耗,實現負荷動態調整和余熱回收(年節約標準煤 1500 噸);
? 定型機高溫回水余熱回收用于染缸加熱和車間供暖,年減少碳排放 3000 噸。
? 產品質量:化纖絲條均勻度提升 3%,印染面料色差率降至 1% 以下,無紡布強度偏差≤2%;
? 生產效率:定型機冷卻時間縮短 10 秒 / 米,染缸降溫周期縮短 20%,產業園總產能提升 12%;
? 成本控制:單位產品冷卻能耗降至 0.3kWh/kg,設備維護成本降低 40%,投資回收期 3.5 年。
紡織行業的冷水機應用,是 “精準溫控” 與 “防堵防腐” 的有機結合,它不僅能保障紡織品的高品質與穩定性,更能通過延長設備壽命、降低能耗實現成本優化。隨著紡織行業向綠色化、功能化發展(如再生纖維、智能紡織品),冷水機將向 “更高精度控溫(±0.3℃)、零排放(環保制冷劑)、智能粉塵識別” 方向發展。
