在 “雙碳” 目標推動下,工業冷卻系統的低碳化轉型成為必然趨勢。冷水機作為高能耗設備,單純依靠自身能效提升已難以滿足深度減排需求。將冷水機與太陽能、地熱能、空氣能等可再生能源集成,可實現能源結構的根本性優化 —— 不僅能降低 70% 以上的化石能源消耗,還能通過能量梯級利用提升系統綜合效率。這種 “冷卻 + 可再生能源” 的創新模式,正在重塑工業制冷的綠色生態。
可再生能源與冷水機的集成并非簡單疊加,而是基于 “能級匹配” 原則的系統設計:
? 高品位能源(如太陽能光伏) 直接驅動冷水機壓縮機、水泵等動力設備,替代電網電力;
? 中品位能源(如地熱能、太陽能集熱) 用于補充系統熱量需求(如熱泵制熱、溶液再生);
? 低品位能源(如工業余熱、空氣能) 作為輔助熱源,降低制冷系統的外部能耗輸入。
某綠色工廠的實踐顯示,按此原則設計的系統,可再生能源利用率可達 85%,遠高于簡單并聯模式的 50%。

能源類型 | 能量品位 | 與冷水機的集成方式 | 適用場景 | 穩定性 |
太陽能光伏 | 高(電) | 直接驅動 / 并網補充 | 光照充足地區 | 受晝夜 / 天氣影響大 |
太陽能集熱 | 中(熱,50-80℃) | 驅動吸收式制冷 / 熱泵 | 高溫需求工藝 | 日間穩定,夜間中斷 |
地熱能 | 中(熱,15-40℃) | 地源熱泵聯合運行 | 地質條件適宜區域 | 全年穩定 |
空氣能 | 低(熱,-15-35℃) | 風冷熱泵輔助制冷 | 氣候溫和地區 | 受季節影響 |
通過能源管理系統(EMS)實現動態匹配:
1. 實時監測可再生能源出力(如光伏功率、地溫變化);
2. 預測冷水機負荷需求(結合生產計劃與環境參數);
3. 動態調整能源分配比例(如光伏供電不足時,自動切換至電網補充)。
某光伏工廠的 EMS 使能源切換響應時間≤100ms,確保冷水機運行不受能源波動影響。
1. 直接驅動方案
采用 “光伏陣列 + 儲能電池 + 變頻控制器” 架構,光伏板輸出直流電直接驅動變頻壓縮機(省去逆變器損耗),儲能電池緩沖光照波動(容量配置為 1 小時最大負荷)。某電子廠 100kW 光伏系統直接驅動 50 匹冷水機,晴日可滿足 80% 的電力需求,年節電 12 萬度。
2. 并網互補方案
光伏電力優先供給冷水機,盈余電量上網,不足時電網補充。關鍵是通過智能電表實現 “自發自用、余電上網” 的計量切換,配合峰谷電價策略(如谷時優先使用電網電)。此方案初期投資比直接驅動低 30%,適合光照不穩定地區。
3. 技術難點突破
? 光伏出力波動導致的壓縮機頻率震蕩:通過模糊 PID 控制算法,將頻率波動幅度控制在 ±2Hz 以內;
? 陰影遮擋影響:采用組串級 MPPT 技術,單個組串陰影僅影響 5% 以內的出力。
1. 地源熱泵 - 冷水機聯合循環
夏季:地源熱泵作為輔助冷源,與冷水機并聯運行,利用 15-20℃的地溫降低冷凝溫度(COP 提升 15%-20%);
冬季:切換為制熱模式,回收冷水機余熱與地熱能聯合供暖,替代燃氣鍋爐。
北京某數據中心采用該系統后,PUE 值從 1.4 降至 1.1,年減碳 1200 噸。
2. 地埋管換熱器的優化設計
? 埋管深度:根據地質條件選擇 80-120 米(淺層土壤溫度波動小);
? 間距:水平埋管間距≥4 米,垂直埋管間距≥6 米,避免熱干擾;
? 工質:采用 30% 乙二醇溶液(防凍且導熱性優于純水)。
某項目通過優化設計,地埋管換熱效率提升 22%,減少鉆孔數量 15%。
1. 雙循環系統設計
太陽能集熱器(平板式或真空管式)加熱導熱油至 80-95℃,驅動吸收式冷水機(溴化鋰溶液)產生 7-12℃冷水;當太陽能不足時,啟動燃氣輔助加熱(保障連續運行)。某食品廠的 200㎡集熱器系統,夏季可滿足 60% 的制冷需求,年節省天然氣 3.8 萬立方米。
2. 集熱 - 制冷匹配優化
? 集熱器面積與制冷量比:1.5-2.0㎡/kW(根據當地日照強度調整);
? 儲熱罐容量:滿足 4-6 小時滿負荷運行(緩沖日間光照變化);
? 工作溫度控制:通過溫控閥將集熱器出口溫度穩定在 90℃±5℃(避免溶液結晶)。
以 100RT(冷噸)冷水機系統為例,不同集成方案的經濟性對比:
方案 | 初始投資(萬元) | 年節能收益(萬元) | 回收期(年) | 年減碳量(噸 CO?) |
純電網驅動(基準) | 50 | 0 | - | 380 |
光伏直接驅動 | 180 | 28 | 5.0 | 260 |
地源熱泵聯合 | 220 | 32 | 6.9 | 290 |
太陽能吸收式 | 160 | 22 | 7.3 | 210 |
注:補貼政策可縮短回收期(如光伏補貼 0.15 元 / 度時,回收期縮短至 3.5 年)。
1. 系統配置
? 500kW 光伏陣列(覆蓋廠房屋頂);

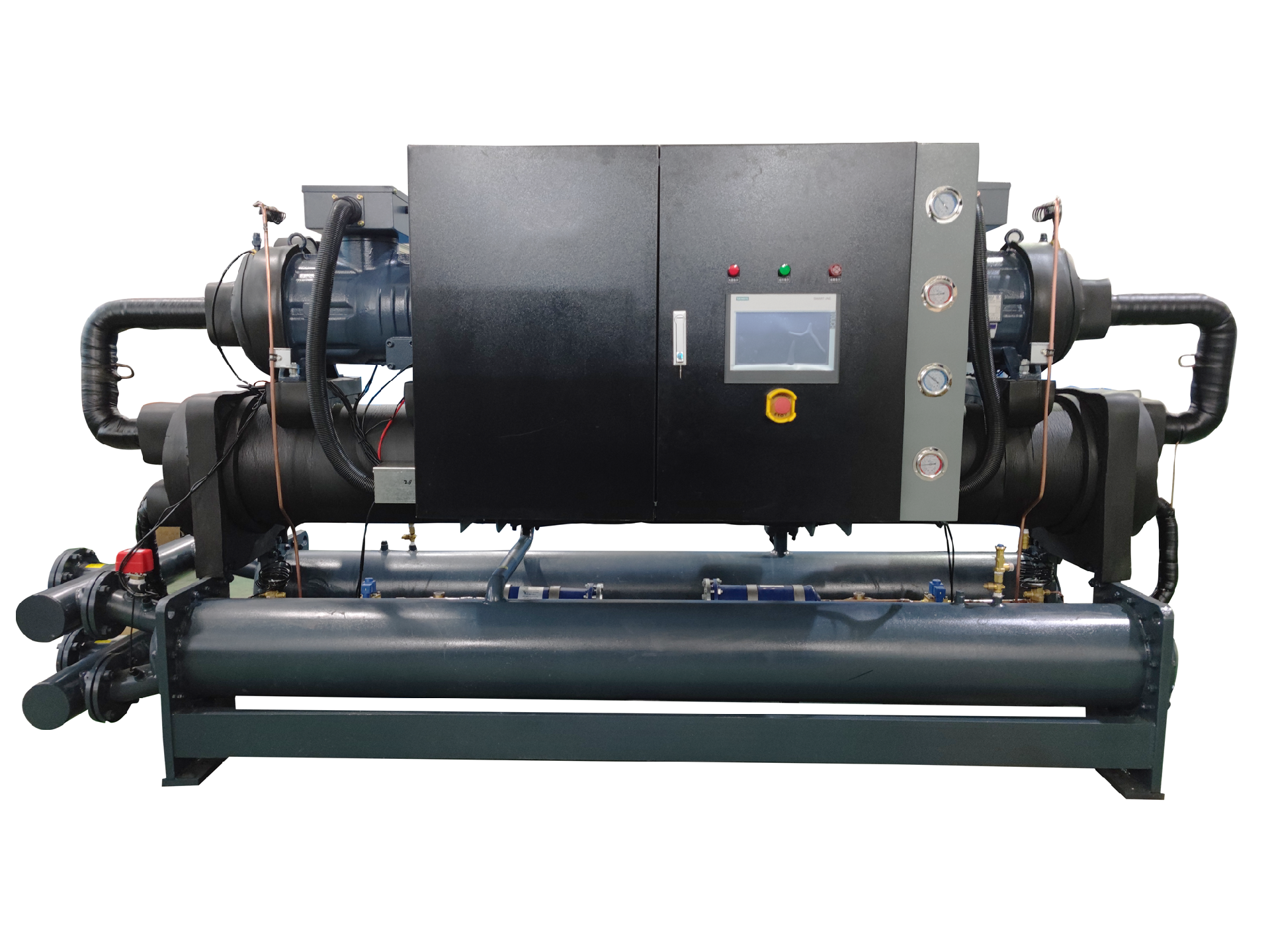

? 4 臺 150RT 螺桿冷水機(變頻驅動);
? 地埋管換熱器(120 口井,深度 100 米);
? 智能能源管理系統(與生產 MES 聯動)。
1. 運行效果
? 能源結構:光伏占比 45%,地源占比 30%,電網僅占 25%;
? 能效提升:冷水機平均 COP 從 3.8 升至 5.2;
? 經濟效益:年節能費用 46 萬元,獲地方綠色制造補貼 20 萬元;
? 環境效益:年減碳 320 噸,成功申報省級綠色工廠。
1. 間歇性應對
配置混合儲能(鋰電池 + 儲熱),光伏 / 太陽能不足時釋放儲能,確保冷水機負荷穩定(儲能容量按尖峰負荷 30% 配置)。
2. 系統兼容性
老舊冷水機需進行變頻改造(適配直流驅動),或更換為兼容可再生能源的專用機型(如直流壓縮機、寬電壓范圍控制器)。
3. 地域適應性
高緯度地區優先選擇地源熱泵(不受光照影響);干旱少雨地區慎用開式冷卻塔(避免水資源浪費)。
1. 利用 “可再生能源電價補貼”“綠色信貸” 等政策降低初期投入;
2. 參考《GB/T 50363-2018 地源熱泵系統工程技術標準》《GB 50797-2012 光伏發電站設計規范》進行系統設計;
3. 申報 “能效領跑者”“綠色工廠” 等認證,獲取額外政策紅利。
冷水機與可再生能源的集成,是從 “節能” 到 “創能” 的范式升級。這種模式不僅降低運行成本,更能幫助企業構建低碳競爭力 —— 在碳關稅、碳交易等政策逐步收緊的背景下,提前布局的企業將搶占市場先機。
